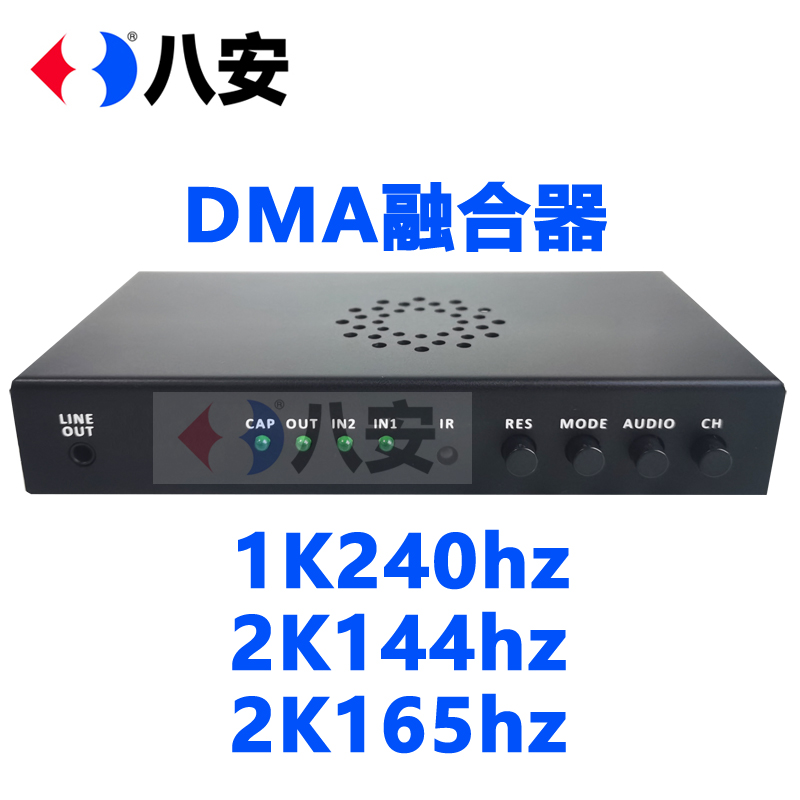

產品名稱：DMA融合器

產品型號：DS-2K144-240

產品品牌：八安

關鍵詞：DMA融合器,2K144融合器,1K240融合器,透視融合器,4K60P畫面分割器,2K144HZ,1K240HZ,2K165HZ融合器

一、產品說明（產品采用進口芯片方案專用視頻處理器芯片DL988高刷）：

1、支持2路HDMI輸入，1路HDMI輸出。

2、輸入分辨率支持：3840*2160@60HZ，2560*1440@144HZ，2560*1080@165HZ，1920*1080@240HZ，1920*1080@165HZ，1920*1080@144。往下兼容。

3、輸出分辨率支持：3840*2160@60HZ，2560*1440@144HZ，2560*1080@165HZ，1920*1080@240HZ，1920*1080@165HZ，1920*1080@144HZ。

4，紅外遙控器操作+面板按鍵操作。

5、整機采用DC/12V2A供電，機器功耗小于40W。

6、產品長寬高：156*78*36 mm；重量0.5KG

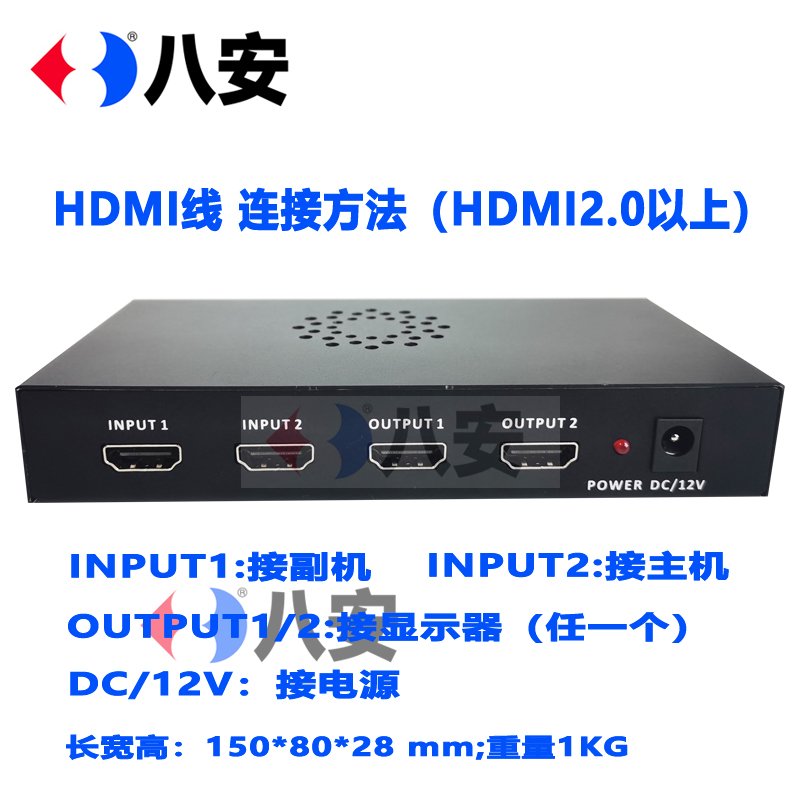

二、機器連接說明：

 INPUT1，接副機（透視層），INPUT2，接主機。OUPUT接顯示器。

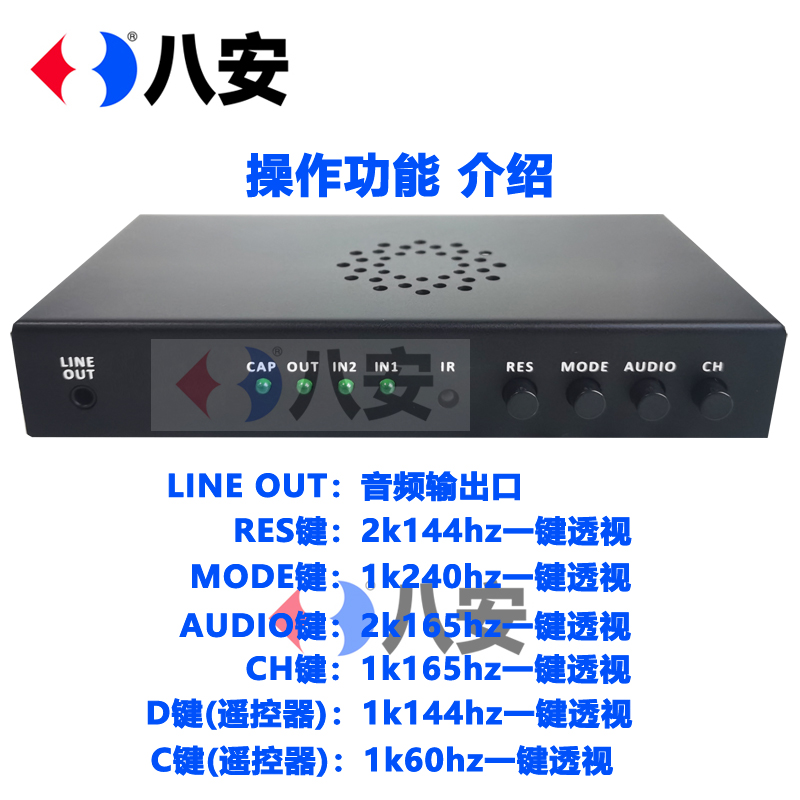

三、面板按鍵功能

     M1: 切換輸出分辨率為2560*1440@144hz（透視融合輸出）

     M2: 切換輸出分辨率為1920*1080@240hz（透視融合輸出）

     M3: 切換輸出分辨率為2560*1080@165hz（透視融合輸出）

     M4: 切換輸出分辨率為1920*1080@165hz（透視融合輸出）

四、遙控器按鍵功能：

D鍵: 切換輸出分辨率為1920*1080@144hz（透視融合輸出）

C鍵: 切換輸出分辨率為3840*2160@60hz（透視融合輸出）

K鍵：向上鍵，透視強度漸弱；

G鍵：向下鍵，透視強度漸強

Y鍵：長按3秒鎖住面板按鍵，再長按3秒，解鎖面板按鍵；（只對機器面板上的按鍵有用）

B鍵：同Y鍵；

I鍵：短按一下，屏幕即時顯示當前輸出分辨率提示。

U鍵: 針對2k144hz顯示器不兼容時使用, 方法:先按一下U鍵，再按一下面板M1鍵。

V鍵: 針對1k240hz顯示器不兼容時使用, 方法:先按一下V鍵，再按一下面板M2鍵。

P鍵: 針對1k144hz顯示器不兼容時使用, 方法:先按一下P鍵，再按一下遙控器的D鍵。

R鍵: 針對1k165hz顯示器不兼容時使用, 方法:先按一下R鍵，再按一下面板M4鍵。

0鍵：為左右一半分屏顯示（全屏顯示）；（不啟用透視功能）

1鍵：為輸入1信號畫面全屏顯示；（不啟用透視功能）

2鍵：為輸入2信號畫面全屏顯示；（不啟用透視功能）

3鍵：為左右一半分屏顯示（不滿屏顯示）；（不啟用透視功能）

4鍵：為畫中畫疊加顯示；（不啟用透視功能）

八安DMA融合器2K144hz透視疊加1K240hz扣圖全實時高刷4K60hz畫面分割器畫中畫透明度可調，產品采用進口專業高刷高帶寬高速無縫切換芯片DL988來處理。性能穩定，可定制開發。
