8K純硬件投影儀邊緣融合器

Edge Blending Controller 8K

提示：采用本方案做融合的常規配置單

1、電腦或播放盒（播放影片素材/游戲等，只做信號源用，無需安裝融合軟件）。

2、融合器主機（接收信號源后，再分發給投影機，并對信號畫面進行融合矯正處理,在融合器主機內完成全部融合拼接工作。用多少臺投影機就配多少通道融合器主機）。

3、投影機（有HDMI接口的即可/無兼容問題 ，最好同品牌和型號，減少色差）。

4、HDMI線材（信號傳輸用，建議用質量好的線材，距離遠的用HDMI光纖線）。

5、幕墻或幕布。

一、融合器主機介紹

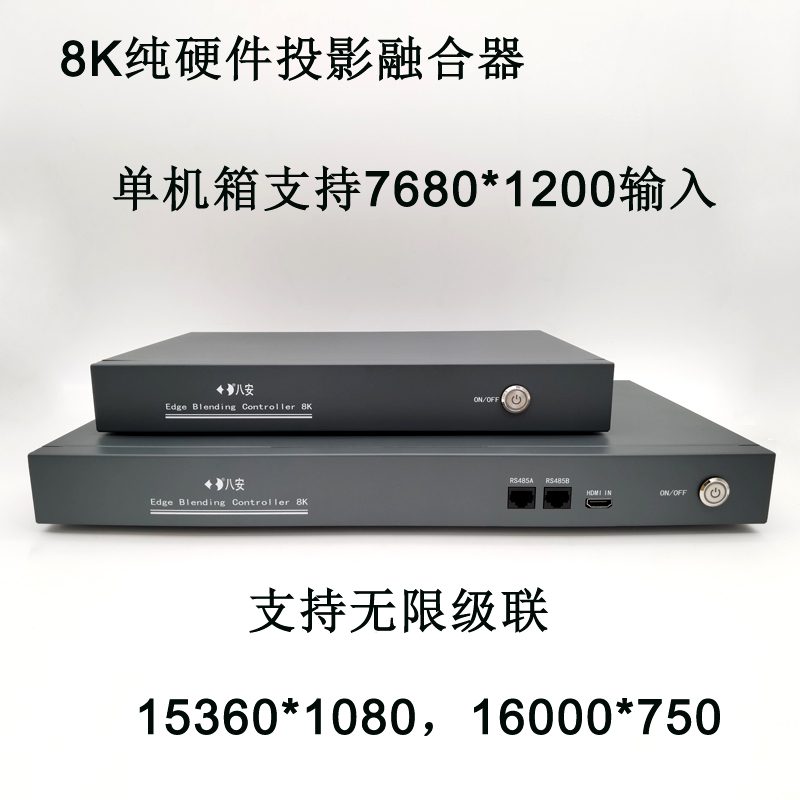

產品名稱：8K純硬件投影儀融合器

產品品牌：八安

產品型號：DS-EBC101/102/103/104/105/106/107/108-4K/8K可選

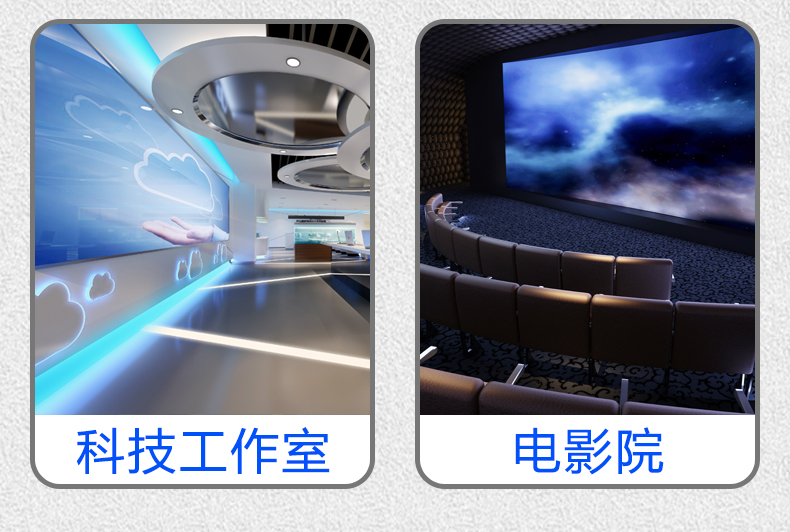

投影儀邊緣融合器，又叫投影融合器或融合控制器，其主要功能是將多臺投影儀顯示單元拼接融合成一個超高分辨率的邏輯顯示器，且能確保每個投影圖像質量不受損失。該系統可以實現超高分辨率電子地圖、地理信息系統、科技展廳視頻演示、沉浸式立體空間體驗等全屏幕的清晰顯示。面對各種形狀的幕墻空間，該系統具備融合邊帶羽化、幾何曲面矯正、顏色校正等功能。相對于傳統電腦軟件融合方式，純硬件的投影邊緣融合器具有系統結構模塊化，調試簡單、易升級、易維護、高性價比等極大優勢。八安品牌純硬件投影融合器，開創無限級聯的融合方式，支持2K/4K/8K/12K/16K等等超高分辨率影片素材的拼接融合，從而獲得更具身臨其境的高清沉浸式立體3D空間體驗。

二、融合器技術介紹

1、ARM嵌入式純硬件無限級聯技術。

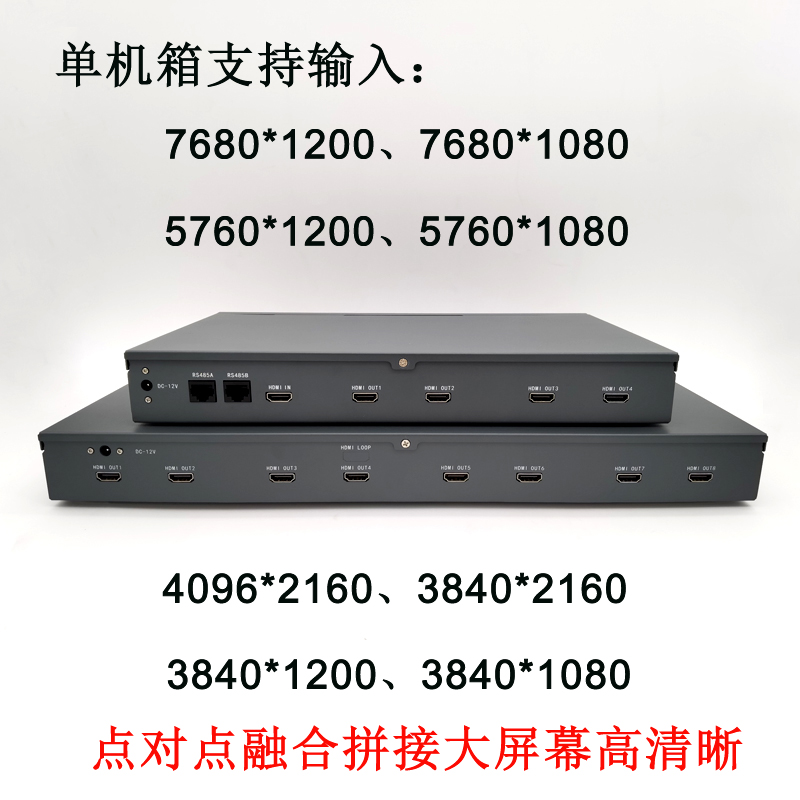

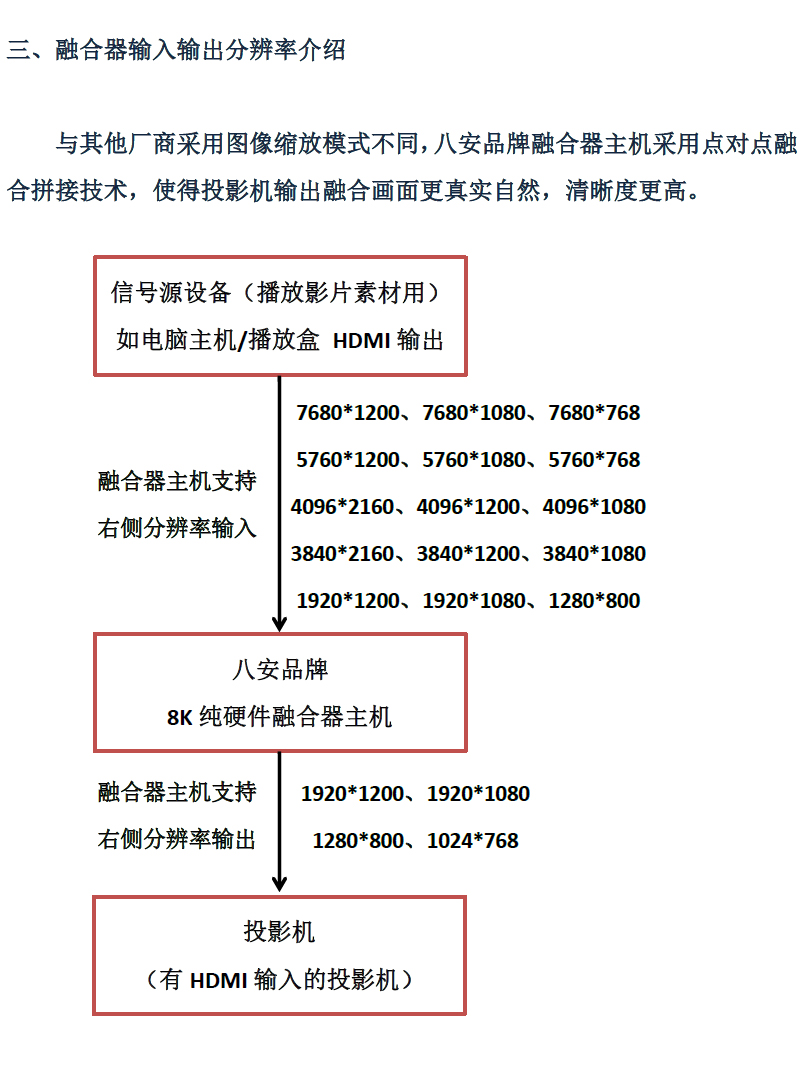

設備采用進口14nm工藝技術芯片方案，ARM嵌入式實時處理技術，單片機架構無操作系統，功耗低性能穩定。設備具有優異的圖像處理性能，完全規避PC架構啟動速度慢、硬件沖突、計算機病毒困擾、計算機用久之后越用越卡等問題。八安品牌純硬件融合器采用標準HDMI輸入輸出數字通道，單路HDMI輸入可達到7680*1200超高分辨率。設備采用八安品牌開創的無限級聯技術，可支持更高分辨率的影片素材輸入，和不限數量的輸出通道級聯融合。

2、融合帶羽化處理智能算法技術。

融合帶的羽化處理，是將兩個投影機投射畫面的重疊部分，分別做圖像強度的線性變化，讓兩個投影機投射的畫面重疊部分圖像強度與融合帶兩側沒有經過重疊部分的圖像強度相一致，最后產生一個強度均勻，色彩一致的融合畫面。八安品牌純硬件投影融合器內置多條線性Gamma曲線，17*17個可調試節點，融合帶重疊區最大可達50%投射面積，可適應各種不同類型投射幕墻空間，和投影顯示技術，如液晶投影、DLP技術投影、激光投影等。

3、投影暗場補償技術

無論哪種投影機，都存在固有的漏光問題，當顯示比較暗的畫面時，多臺投影機交疊的部分亮度會高于其他區域。輸出區域Gamma值靈活調整，實現暗場補償功能，消除漏光帶，使整個畫面亮度一致。

4、色域校正/顏色輔助調整技術

支持色域校正技術，由于生產工藝原因，即使使用同品牌同型號同批次的投影機，兩臺投影之間也會存在色差，通過融合器自帶的色域校正系統，可對每一臺投影機輸出的畫面做獨立調整，從而使多臺投影機輸出的色彩一致，融合后圖像顏色一致性更好。

5、任意幾何弧面轉角矯正技術

支持任意曲面圖像矯正，獨立生成多條線性網格線，可對任意節點完成局部面調整，對墻幕圖像進行幾何弧形轉角等校正，支持多種異形融合模式。

6、全同步數據處理技術

純硬件融合器是單時鐘純數字圖像處理設備，所有信號在系統主時鐘的控制下同時進行處理，達到系統全同步效果，從而從根本上消除了信號不同步的問題。在播放高速動態視頻時，圖像整齊、流暢，不存在圖像撕裂現象。
